电能质量产品

谐波补偿

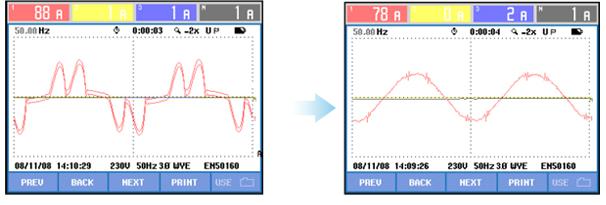

最佳的补偿效果-THDi≤5%或10倍补偿效果
稳定的补偿效果-无谐振

可同时滤除 2-50次谐波电流，或根据需要有选择的设置谐波电流的补偿次数及各次谐波的补偿率

具有谐波补偿、功率因数补偿和三相不平衡补偿等多种补偿功能，用户可根据需要自行选择设定补偿功能。

独立风道

极致稳定与免维护产品设计

独特的空间、散热设计。

根据各类元器件不同的环境适应性，定制化设计精密电子元器件与易发热器件的分层布局结构。

将精密元器件放入隔断环境，隔绝环境粉尘粘附，使元器件能够在各种恶劣的空气介质下运行。

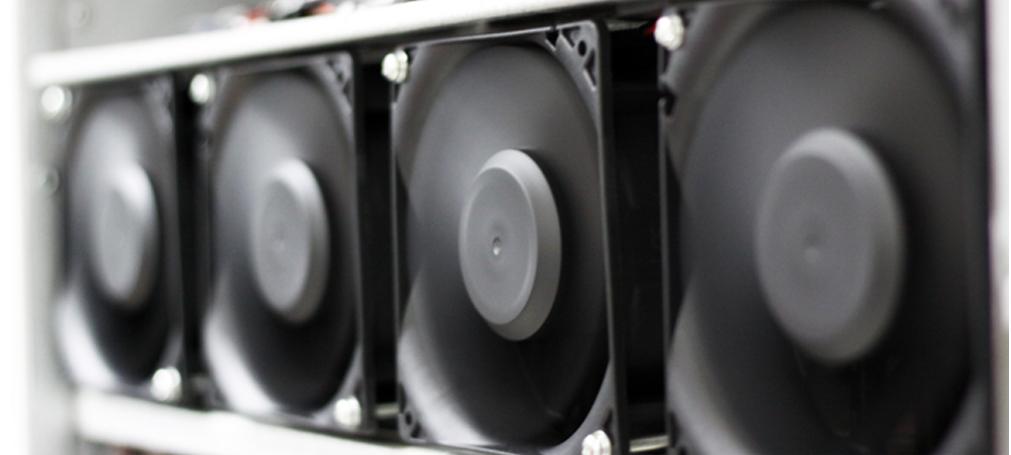

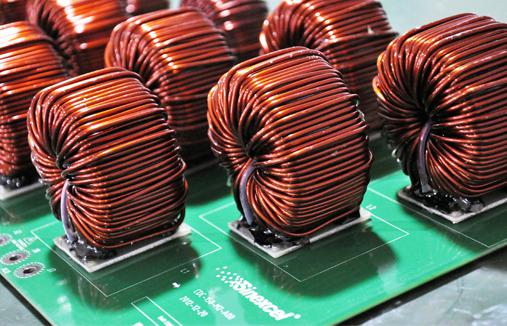

将易发热器件放入配置独立风腔及大散热孔的散热腔体内，有效降低机器故障率。

人机交互

全彩色，大尺寸，用户清晰了解系统电能质量状况

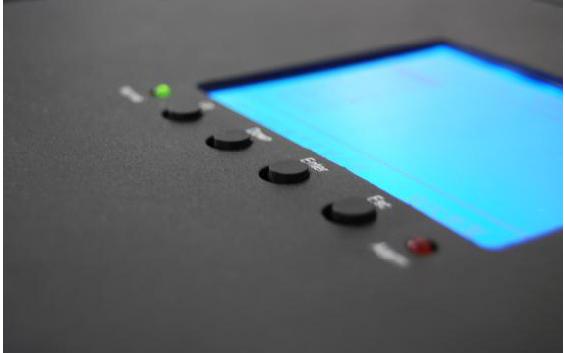

采用8英寸全彩液晶触摸屏，人机交互界面友好，方便用户实时查看操作。

也可通过数据线或网线与计算机进行通讯，在计算机终端安装丏用的后台监控软件，即可实现对有源滤波器的远程操作和控制。

效率>97%

追求极致低热损耗和电能消耗的高稳定性产品设计

产品采用最新IGBT技术，最高开关频率可达35KHz，保证快速响应的同时极大减少热损耗及电能消耗。

三电平拓扑

领先的电路拓扑

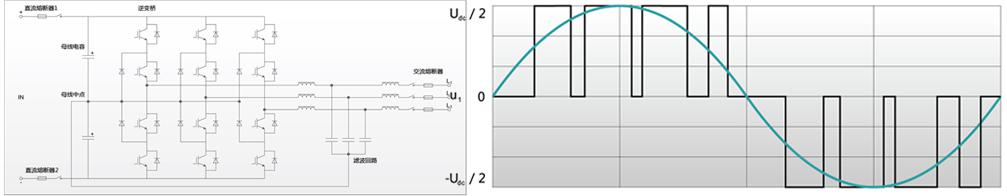

与传统的二电平逆变器相比，三电平输出的电压阶梯波形使得补偿电流更逼近于正弦波

采用三电平技术易于模块化设计，功率密度更小，系统稳定性更高。

采用三电平技术可以降低开关频率

三电平技术实现了高功率密度，小产品体积

Just In Time-即时售后服务

即时，极致高效，责任与承诺

我们通过两种方法来实现售后：
1、产品的模块化设计，使部件均可灵活装卸调配，易于扩容维护；
2、公司售后服务网络覆盖全国，售后服务7*24小时全天候响应。







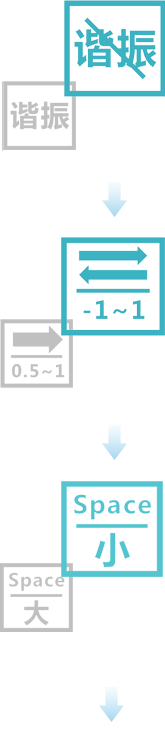

· 传统补偿装置

传统补偿装置为元器件装置，可自由组装，但TSC补偿装置投切电容组为分组式投切，无功输出容量呈台阶式，补偿容量不能连续可调，很难达到与系统无功完全平衡，容易造成过补或欠补的情况，补偿后的功率因数一般在0.8-0.9左右。

· 传统补偿装置完成一次补偿最快需要20毫秒的时间。

· 传统补偿装置以可控硅调节电抗加多组FC作为无功补偿的主要手段，极容易収生谐振放大现象，导致安全事故。

· 传统补偿装置采用电容器提供无功功率，只能补偿感性负荷，在系统呈现容性或者是处在容性、感性反复变化的状态，则失去补偿效果。

· 传统补偿装置通常需要大容量的电容器和电抗器做储能元件，因此占地面积较大。

· 传统补偿装置靠电容器提供容性无功，由于输出的无功电流与电网电压成正比，若电网电压较低时，其输出的无功电流也变低，导致补偿容量下降，难以给予足够补偿。

· 传统补偿装置补偿投切频繁，使用寿命较短，一般在三年左右，且需要经常进行维护。

· 传统补偿装置的为了能达到较好的补偿效果，通常安装容量要大于补偿容量。

· Lk SVG

SVG采用元器件式产品设计理念，可补偿容感性负载，达到0.99级补偿效果，有效避免了过补和欠补的情况。

· SVG全响应时间小于10ms，动态响应时间小于100μs，特别适合快速变化的场合。

· SVG配套电容器不需要设置滤波器组，不存在谐振放大现象；幵且SVG是有源型补偿装置，是采用可关断器件IGBT构成的电流源型装置，从机理上避免了谐振现象，安全性大大提高。

· SVG可动态双向（-1 ~ 1）连续调节无功功率，既从额定感性工况到额定容性工况连续输出无功，和固定电容器组合可构成任意范围的连续补偿；

· SVG无需大容量的电容器和电抗器做储能元件，占地面积通常只有相同容量其他类型动补的50%，甚至更小，同时SVG采用模块化设计和柜式安装，工程设计和安装工作量小。

· SVG采用有源型补偿电路，补偿容量受系统系统电压影响很小。在系统电压变低时，也能够输出与额定工况相近的无功电流。

· SVG自身损耗极小且基本上不需要维护，由于不存在谐振过电压的问题，使用寿命在十年以上（MTBF大于10万小时）

· SVG补偿容量即安装容量，达到同等补偿效果SVG容量可以比SVC容量小20%-30%。

系统参数

· 额定交流输入线电压 400V

· 电网频率50Hz

· 可并联台数8台

· 整机效率≥98%

· 网络结构三相三线/三相四线

· CT互感器150/5 ～ 10,000/5

性能指标

· 电路拓扑三电平

· 单模块补偿容量100kvar

· 响应时间＜10ms

· 补偿范围从-1 ～ 1可调，容性到感性连续可调

· 补偿模式补偿无功模式、补偿无功与三相不平衡模式

· 冷却模式智能风冷

· 噪声指标/单模块65dB

通讯监控能力

· 通讯接口80V RS485 CAN

· 通讯协议    Modbus协议

· 报警有

· 监控模块监控，机柜式集中监控

外观特性

· 固定方式机架式安装；模块为后进线方式，机柜为上进线下进线方式

· 最小柜体尺寸（宽*深*高,mm³）500x550x270

· 产品形态机架式

· 净重48KG

· 颜色银白色

环境要求

· 海拔高度<1500m 1500米以上按照GB/T3859.2降额使用

· 运行温度 -10～40(°C)

· SVG储存-运输温度 -20～70(°C)

· 相对湿度5%～95%无凝露
