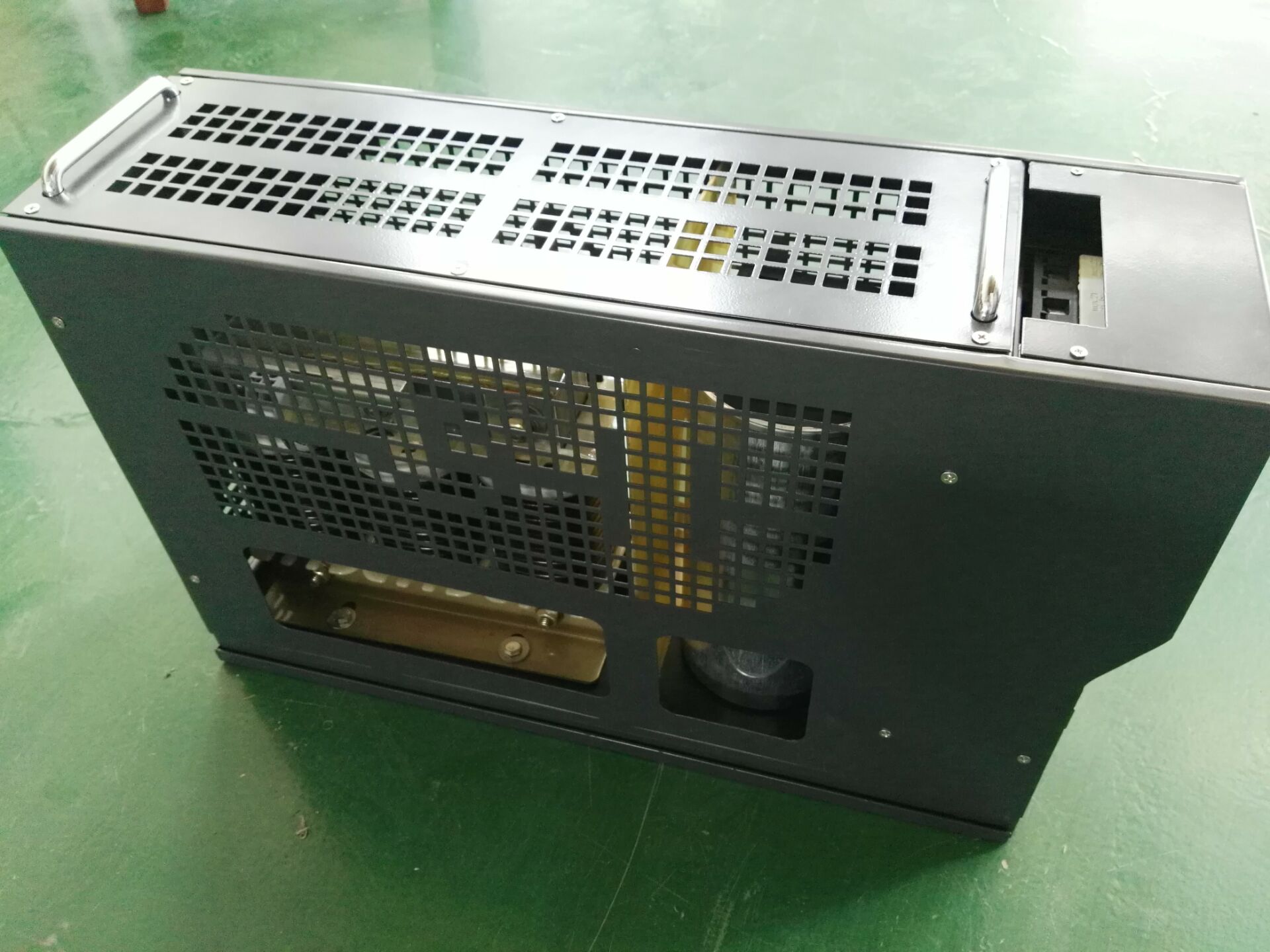

LKW08J系列抑制谐波型智能电容器应用范围及特点
LKW08J系列智能电容器适用于谐波现场
LKW08J采用同步开关技术，技术先进，性能稳定可靠
LKW08J模块化结构，组合灵活，扩容方便，利于现场故障查找
技术参数
1 工作环境
（1）环境温度：-25℃～+45℃
（2）相对湿度：40℃，20%～90%；无凝露
（3）海拔高度：≤2000m
2 额定电压、工作电源及额定电流
（1）装置额定工作电压：共补：~380V
分补：~220V
（2）电压允许偏差：三相电压（相电压）同步变化不大于±20%
（3）电压波形为正弦波，畸变率小于5%
（4）额定工作频率：50Hz
（5）额定电流：根据具体电容容量计算
（6）主回路功耗：<0.5W（切除电容器时）
<1W（投入两组电容器时）
3 保护误差
（1）电 压：≤1%
（2）电 流：≤0.5%
（3）温 度：≤1℃
（4）时 间：±10ms
4 测量误差
（1）电 压：≤1%（80%～120%额定电压范围内）
（2）电 流：≤0.5%（50%～120%额定电流范围内）
（3）功 率：≤1%
（4）功率因数：±0.01
（5）温 度：±1℃
5 主要技术指标
（1）使用寿命：>投切100万次
（2）相 数：三相（三相补偿△接法，分相补偿Y型接法）
（3）控制系统功耗：≤10W
（4）触点压降：≤100mV
（5）接点耐压：≥2500V
（6）动态响应时间：≤1s
（7）连续两次接通时间间隔：≥100s
（8）单次投入运行最小时间：10s
（9）绝缘等级：正常大气条件下，≥10MΩ
（10）控制准确率：100%
（11）电容器容量运行时间衰减率：≤1%/年
（12）电容器容量投切衰减率：≤0.1%/万次
（13）单台无功容量：三相《40kvar，分相《25kvar，联机《32台
6 智能抑制谐波装置电抗器指标参数
（1）电抗器各部位的温升限值：铁芯不超过55K，线圈温升不超过65K；
（2）电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95；
（3）三相电抗器的任意两相电抗值之差不大于±3%；
（4）内置1%电抗器模块：具有电容器组追加投入时的涌流限制功能；
内置4.5%～7%电抗器模块：具有抑制5次、7次及以上的电网背景谐波功能；
内置13%~14%电抗器模块：具有抑制3次的电网背景谐波功能。
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《低压并联电容器装置使用技术条件》、GB-T22582-2008《低压电力电容功率因数补偿装置》中对应条款。
选型表
|
型号 |
电容器耐压（KV） |
装机容量（KVAR） |
电抗率（%） |
电容补偿类型 |
|
LKW08J/0.48/15/G |
0.48 |
15 |
7% |
三相补偿 |
|
LKW08J/0.48/20/G |
0.48 |
20 |
7% |
三相补偿 |
|
LKW08J/0.48/25/G |
0.48 |
25 |
7% |
三相补偿 |
|
LKW08J/0.48/30/G |
0.48 |
30 |
7% |
三相补偿 |
|
LKW08J/0.48/40/G |
0.48 |
40 |
7% |
三相补偿 |
|
LKW08J/0.28/10/F |
0.28 |
10 |
7% |
单相补偿 |
|
LKW08J/0.28/15/F |
0.28 |
15 |
7% |
单相补偿 |
|
LKW08J/0.28/20/F |
0.28 |
20 |
7% |
单相补偿 |
|
LKW08J/0.28/25/F |
0.28 |
25 |
7% |
单相补偿 |
|
型号 |
电容器耐压（KV） |
装机容量（KVAR） |
电抗率（%） |
电容补偿类型 |
|
LKW08J/0.525/15/G |
0.48 |
15 |
14% |
三相补偿 |
|
LKW08J/0.525/20/G |
0.48 |
20 |
14% |
三相补偿 |
|
LKW08J/0.525/25/G |
0.48 |
25 |
14% |
三相补偿 |
|
LKW08J/0.525/30/G |
0.48 |
30 |
14% |
三相补偿 |
|
LKW08J/0.525/40/G |
0.48 |
40 |
14% |
三相补偿 |
|
LKW08J/0.3/10/F |
0.28 |
10 |
14% |
单相补偿 |
|
LKW08J/0.3/15/F |
0.28 |
15 |
14% |
单相补偿 |
|
LKW08J/0.3/20/F |
0.28 |
20 |
14% |
单相补偿 |
|
LKW08J/0.3/25/F |
0.28 |
25 |
14% |
单相补 |
