低压动态无功补偿柜产品说明

一、产品概述

在低压系统中，当负载流过的电流和电压相位不同时就会消耗一定的无功功率，导致功率因素降低。同时随着电力电子装置等在一般工业用户、大型商场、写字楼、智能大厦、居住小区等配电网中的广泛应用，这些非线性负载的大量使用，导致高次谐波的产生，如果按一般处理方法，直接投入电容器补偿功率因数，容易引起高次谐波放大，使电压和电流的畸变更加严重，造成电容器无法投切，甚至损坏电容器。上海良电气有限公司针对上述问题，研制开发了具有国内先进水平的高科技产品－低压动态无功补偿装置。该设备自动补偿功率因数；同时具有抑制谐波功能；能够明显节约用电运营成本。本装置运行稳定可靠，故障率极低，是适合配电网改造的理想的动态无功补偿设备。

二、产品主要技术特点

动态补偿负载的无功功率，保持功率因数达0.95以上；

增加配电变压器和馈电线路的承载率；

改善冲击负载所引起的电流冲击，抑制电压波动和电压闪变；

提高电压水平，消除不平衡负荷引起的电压不对称；

控制器可根据实际情况进行1-12路输出，控制1-12组补偿回路；

采用微机控制，运行平稳可靠，不会出现无功反送现象；

采用晶闸管开关，过零触发，可实现电容器的连续快速投切；

可三相平衡补偿，也可分相补偿；

抑制电网内的高次谐波，防止谐波放大；

实现多组自动循环投切；

保护功能齐全，运行可靠。

三、基本原理

在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。并联电容器后，电容器的电流将抵消一部分电感电流，从而使电感电流减小，总电流随之减小，电压与电流的相位差变小，使功率因数提高。

无功补偿容量宜按无功功率曲线或无功补偿计算方法确定,其计算公式如下:
　　QC=p(COSφ1- COSφ2)或是QC=pqc
　　式中:Qc:补偿电容器容量;
　　P:负荷有功功率;
　　COSφ1:补偿前负荷功率因数;
　　COSφ2:补偿后负荷功率因数;
　　qc:无功功率补偿率,kvar/kw。

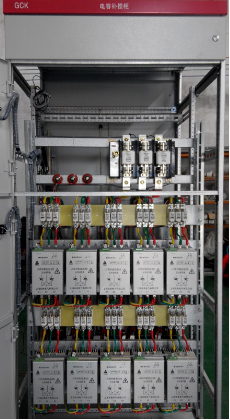

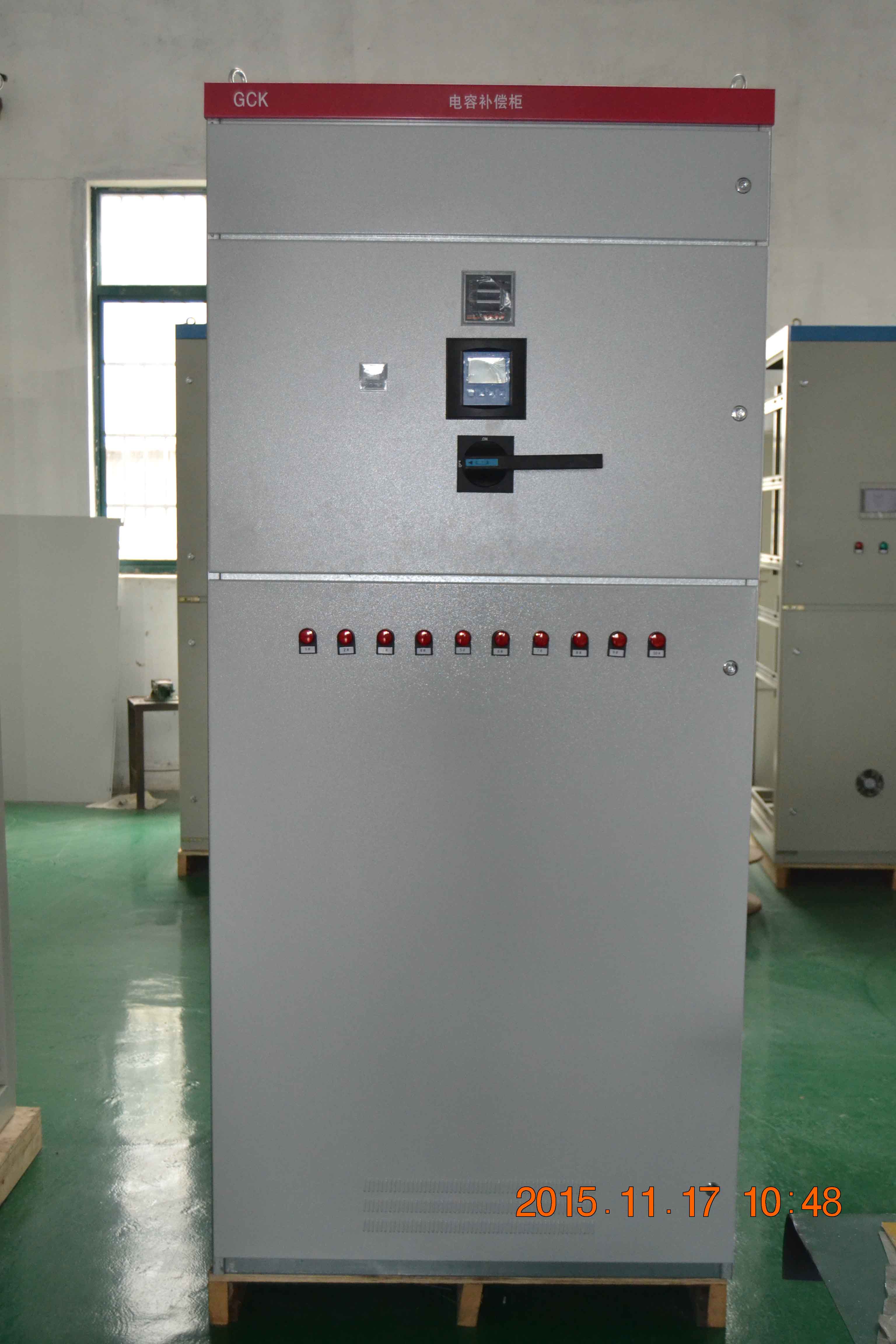

四、产品介绍

低压无功动态补偿装置采用大功率晶闸管投切开关，控制器可根据系统电压，无功功率、两相准则控制晶闸管开关对多级电容组进行快速投切。晶闸管开关采用过零触发方式，可实现电容器无涌流无冲击投入，达到电压、补偿电网无功、改善功率因数、提高变压器承载能力的目的。可广泛应用于电力、冶金、石油、港口、化工、建材等工矿企业及小区。

1. 技术规范：  低压无功动态补偿装置符合：

 GB50052《供配电系统设计规范》、

GB50062《电力装置的继电保护和自动装置设计规范》、

GBJ63-90《电力装置的电测量仪表装置设计规范》、

IEC439《低压成套开关设备和控制设备》，

GB7251《低压成套开关设备》，

GB/T14549《电能质量 公用电网谐波》，

GB50227《并联电容器装置设计规范》

GB/10229《电抗器》

GB7113《低压并联电容器装置》

GB12326《电能质量电压允许波动和闪变》 等标准。

2、主要技术参数

容量：100 kVar ~500kVar

电压：AC400V~660V±10%

电源相数：三相三线或三相四线

损耗：小于系统容量的1%

频率：50Hz

功率因数调整设定范围：0.8L~1.0L

工作温度：-25℃~+45℃

环境最大相对湿度：≦95%

海拔高度：≦2000M

反映速度：0.02S~600S可调

显示方式：低功耗LCD液晶中文

防护等级：IP30

3. 应用场合

负荷功率因素偏低，线路电压降大，需要进行无功功率补偿场合

负载功率因素变化范围大，变化速度快或极快的场合

对电压波动和动态补偿有较高要求的场合

用于：电力、冶金、石油、港口、化工、建材等工矿企业及小区。

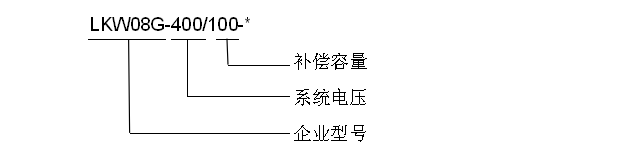

4.型号说明：

设计参考：低压动态无功补偿一次方案图：

5.容量配置参考表：
