一、 用途

交流异步电动机在额定电压下起动时，初始起动电流是很大的，往往超过额定电流的许多倍（一般是5～7倍），为了减少起动电流，不使对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器或自藕变压器，交流电动机的起动过程很短（一般数秒钟至二分钟），起动后就将降压起动用的电抗器或自藕变压器切除。该产品是根据高压异步电动机的启动特性设计的，匹配电动机功率220～14000kW。

二、 结构

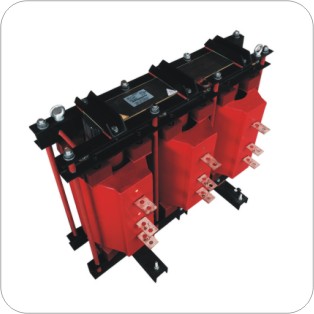

1.QKSG型干式铁芯起动电抗器的铁芯采用优质进口硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧板作为隔绝，并采用高温高强粘接剂，以保证气隙在电抗器运行时不发生变化。

2.铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行中的噪音，并具有较好的防腐蚀性。

3.线圈绕包式结构，线圈主绝缘采用玻璃纤维浸渍环氧树脂，热烘固化后在真空下浸以耐高温绝缘漆，该线圈不但绝缘性能好，而且机械强度高，能耐受电机启动时的大电流冲击和冷热冲击而不开裂。

三、 使用条件

1.海拔高度不超过1000米。

2运行环境温度为-25℃～ 45℃。

3.安装于户内无剧烈震动，无任何有害气体或粉粉尘的场合，无易燃易爆物品。

4.当起动时间满2分钟（一次或数次之和），应冷却6小时才可再次起动。

四、 性能参数

1.干式起动电抗器比传统油浸电抗器、空心电抗器体积要小，具有重量轻、占空间小，结构简单、安装方便等特点。

2.耐温等级达到F级（155℃）；

3.干式铁芯起动电抗器损耗低于油浸电抗器的损耗。

4.干式铁芯起动电抗器的噪声不大于国家标准（50dB）。

五．用户在订货时需供的参数

1.额定电压

2.额定电流

3.额定电抗

4.每次起动运行时间，连续起动运行次数；

5.起动与冷却周期：

6.使用条件(户内)；

7.根据起动电抗器的应用所要求的其他性能数据应在合同中注明。
