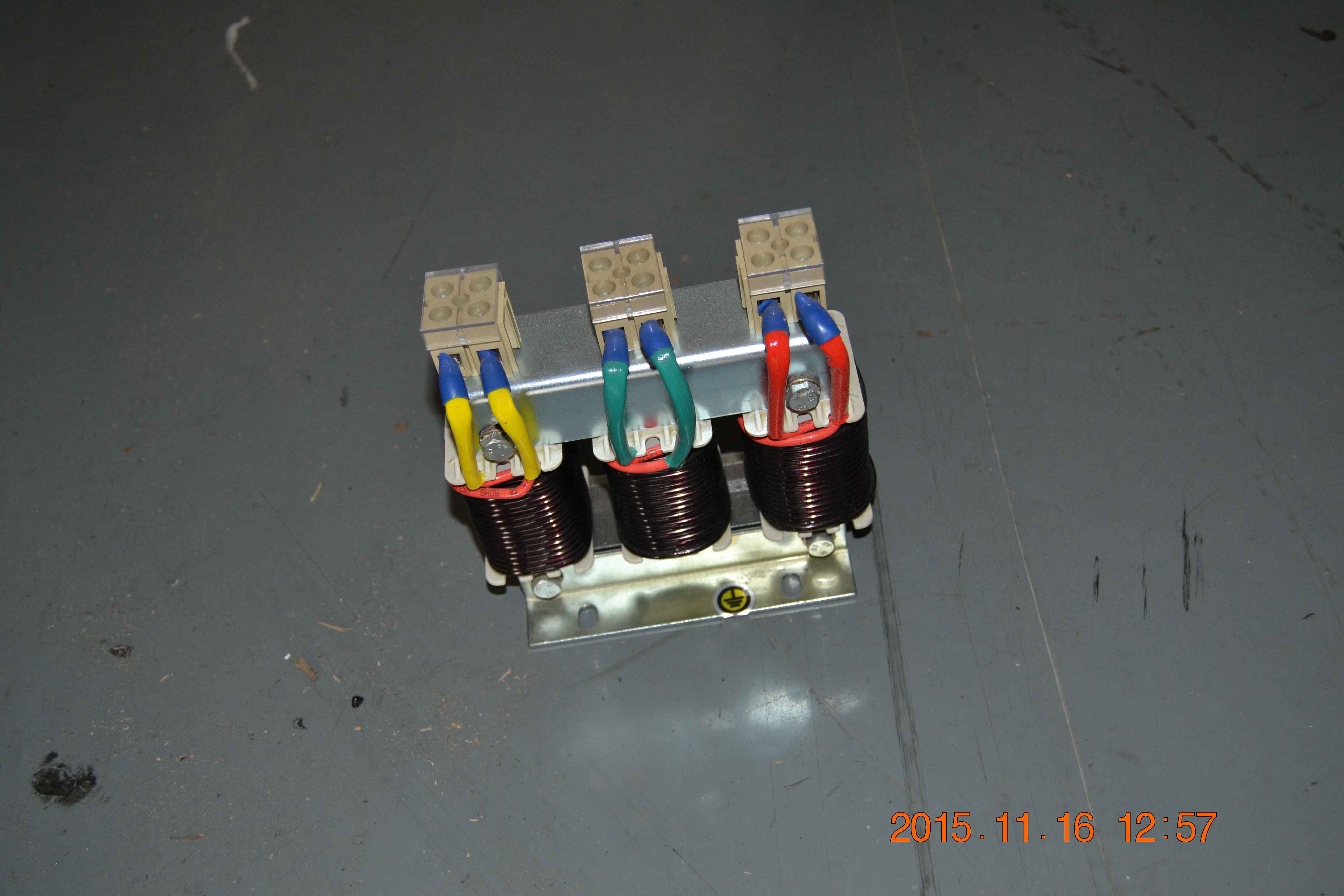

产品展示

用途

       电容器在补偿容性无功功率的时候，往往会受到谐波电流，合闸涌流及操作过电压的影响，造成电容器损坏和功率因数降低，为此需要在电容器前段加装串联电抗器，用以抑制和吸收谐波，保护电容器，避免谐波电压及冲击电压电流的影响，改善电能质量提高系统功率因数，延长电容器的寿命，保证电网运行安全。

结构特点

1.该电抗器分为三项和单项两种，均为铁芯干式；

2.铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行低温升低噪音的性能；

3.线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外形美观的优点；

4.电抗器在装配过程中，所有夹件经过防腐处理，关键夹件采用无磁材料，并经预烘—真空浸漆—热烘固化这一流程，使电抗器线圈与铁芯牢固成一体，大大减少了运行时温升和噪声，有效提高电抗器品质因数和减少谐波效果；

5.电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资。

使用环境条件

1.海拔高度不超过2000米；

2.运行环境温度-25℃至45℃，相对湿度不超过90%；

3.周围无有害气体，无易燃易爆物品；

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

性能参数

1.可用于6KV、10KV、10.5KV、11KV、12KV、13.8KV、35KV场合；

2.电抗率的种类：1%、4.5%、5.6%、6%、7%、12%、13.8%、14%；

3.绝缘等级F级，噪声≤40dB，过载能力≤1.35倍以内连续工作，相于相之间不平衡度不大于±2%，电感量误差控制在±3%以内。
