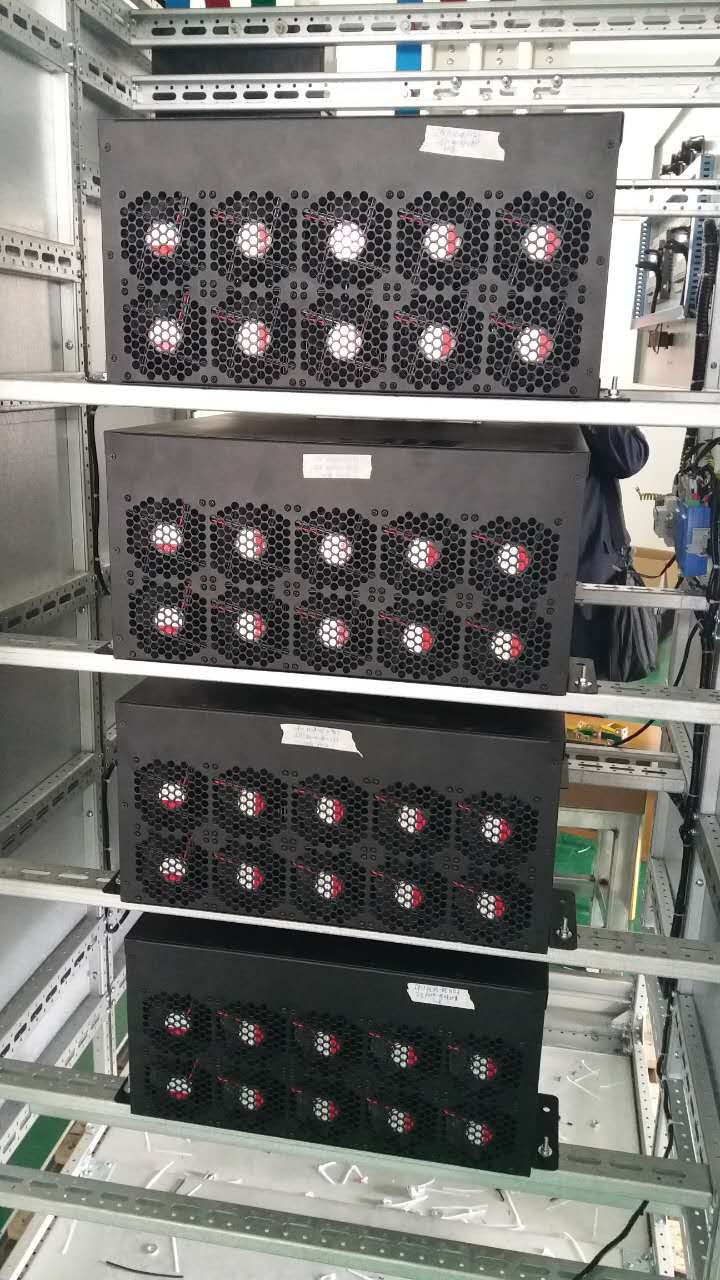

APF有源滤波柜

技术参数

LKEN-S三项三线系列

适用于三项平衡负载

供电电源电压	标准电压：380V/660V
供电电源电压	110V-1140V电压等级均可定制
接线方式	三相三线制
供电电源频率	50×（1±2%）Hz
单机有效滤波电流能力	50A-1000A，常见单机容量：50A，75A，100A，125A，150A，150A，200A，250A，300A
可滤除谐波次数	2-50次（消除全部或选定次数的谐波）
滤除谐波程度设定	在额定容量下，自动最大程度消除谐波
总谐波电流畸变率	≤5%
动态响应时间	＜1ms
补偿方式	谐波补偿（可定制谐波无功同补）
开关频率	20Hz
并机运行能力	N台并联，专业建议最多10台
有功功率损耗	＜额定输出容量×3%
显示功能（用户界面）	电网功率，功率因数，各相电压电流值，电流总畸变，频谱图，电流大小，负载总电流值，滤波器输出总电流值显示，运行方式设定，干节点设置，故障信息及运行时间查询
保护方式	电网过欠压，装置过流，装置过热，直流母线过欠，过载自动限流保护
冷却方式	强制风冷
噪音	≤65dB(A)（一米以外）
防护等级	Lp20（更高防护等级可定制）
安装尺寸 Wmm×Dmm×Hmm	600×600×1800 800×800×2200 1000×1000×2200 其他可定制
颜色	浅驼灰色（可按要求提供其他颜色）
环境	室内安装，建议安装海拔高度≤2400m（更高海拔需降容使用）
环境温度	-25℃~45℃
通讯	远程RS485/RS232以太网通讯功能（可选）；良肯电能质量监控系统（可选）

LKEN-S三项四线系列

适用于三项不平衡负载，或单项负载。

供电电源电压	标准电压：380V/660V
供电电源电压	110V-1140V电压等级均可定制
接线方式	三相四线制，单项
供电电源频率	50×（1±2%）Hz
单机有效滤波电流能力	50A-1000A，常见单机容量：50A，75A，100A，125A，150A，150A，200A，250A，300A
可滤除谐波次数	2-50次（消除全部或选定次数的谐波）
滤除谐波程度设定	在额定容量下，自动最大程度消除谐波
总谐波电流畸变率	≤5%
动态响应时间	＜1ms
补偿方式	谐波补偿（可定制谐波无功同补）
开关频率	20Hz
并机运行能力	N台并联，专业建议最多10台
有功功率损耗	＜额定输出容量×3%
显示功能（用户界面）	电网功率，功率因数，各相电压电流值，电流总畸变，频谱图，电流大小，负载总电流值，滤波器输出总电流值显示，运行方式设定，干节点设置，故障信息及运行时间查询
保护方式	电网过欠压，装置过流，装置过热，直流母线过欠，过载自动限流保护
冷却方式	强制风冷
噪音	≤65dB(A)（一米以外）
防护等级	Lp20（更高防护等级可定制）
安装尺寸 Wmm×Dmm×Hmm	600×600×1800 800×800×2200 1000×1000×2200 其他可定制
颜色	浅驼灰色（可按要求提供其他颜色）
进线方式	上进线/下进线
环境	室内安装，建议安装海拔高度≤2400m（更高海拔需降容使用）
环境温度	-25℃~45℃
通讯	远程RS485/RS232以太网通讯功能（可选）；良肯电能质量监控系统（可选）
