有源电力滤波器（Active Power Filter，简称APF），是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。

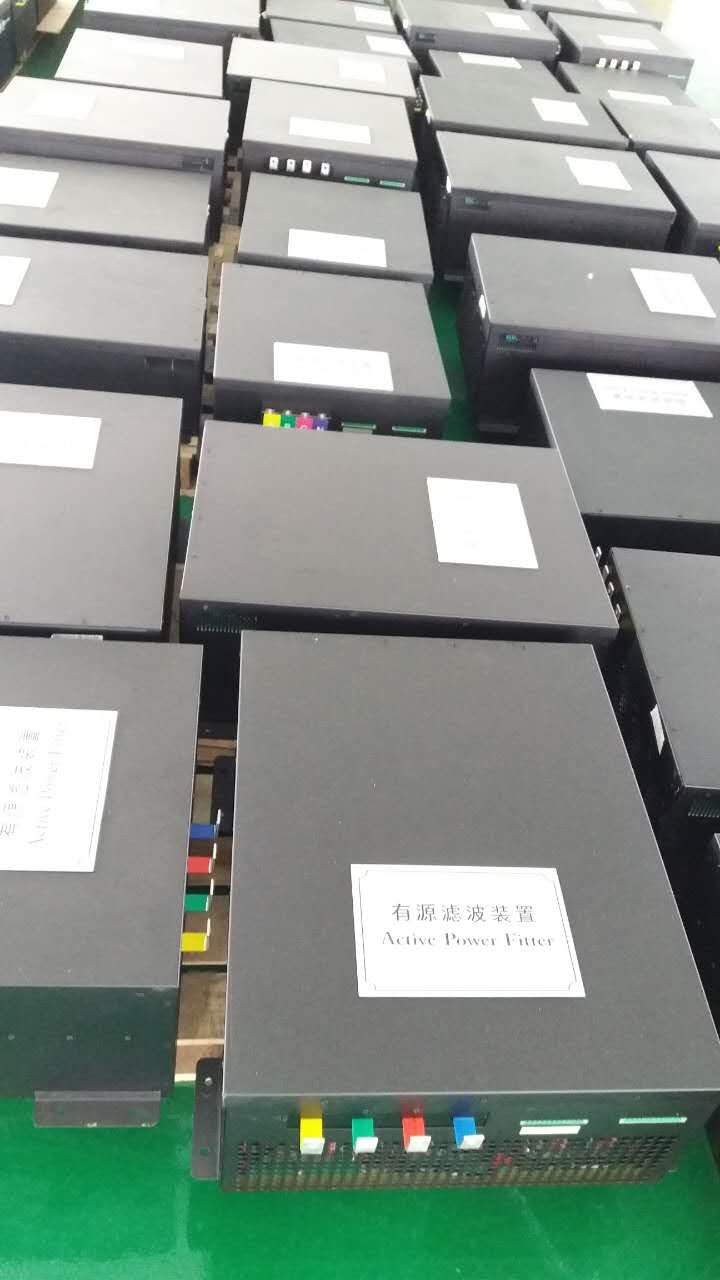

    LK-III型系列箱式有源电力滤波器是利用全控电力电子元件满足对电能质量（功率因数和谐波）有高级别要求的用户需求的装置。APF装置并联在系统和用户设备之间，其主要功能是在电网供电过程中当负载侧产生谐波和无功电流时，保证系统侧没有谐波电流和无功电流，使用户其他关键敏感设备得以在近似不受干扰的电气环境中正常运行，并且不会污染电网。

    LK -III型系列箱式有源电力滤波器装置采用基于DSP的主控制器和模块驱动器的分层分布式控制器体系，并采用基于彩色触摸屏的人机界面，具有全数字化、自动化、智能化，人机界面友好，控制方法灵活等特点。目前，产品电压等级为380V一种，单机最大滤波电流为100A。
